Capitulo 5 CCNA 2

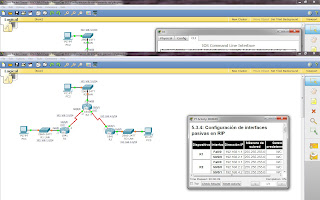

5.3.4: Configuración de interfaces pasivas en RIP

Dispositivo	Interfaz	Dirección IP	Máscara de subred	Gateway predeterminado
R1	Fa0/0	192.168.1.1	255.255.255.0	N/C
	S0/0/0	192.168.2.1	255.255.255.0	N/C
R2	Fa0/0	192.168.3.1	255.255.255.0	N/C
	S0/0/0	192.168.2.2	255.255.255.0	N/C
	S0/0/1	192.168.4.2	255.255.255.0	N/C
R3	Fa0/0	192.168.5.1	255.255.255.0	N/C
	S0/0/1	192.168.4.1	255.255.255.0	N/C
PC1	NIC	192.168.1.10	255.255.255.0	192.168.1.1
PC2	NIC	192.168.3.10	255.255.255.0	192.168.3.1
PC3	NIC	192.168.5.10	255.255.255.0	192.168.5.1

Introducción:

Enviar actualizaciones de enrutamiento a las interfaces que no implican desperdicio de ancho de banda en los routers requiere que los dispositivos procesen estos broadcast y puede representar un riesgo de seguridad. El comando de configuración del router passive-interface bloquea el envío de estas actualizaciones hacia una interfaz específica.

Objetivos de aprendizaje:

• Configurar las interfaces pasivas en los routers.
• Verificar la configuración.
• Examinar los parámetros del RIP.
• Verificar la conectividad.
• Examinar la tabla de enrutamiento IP.

Tarea 1: Configurar las interfaces pasivas en los routers

Paso 1: Acceda al router R1 y examine los parámetros iniciales del RIP.

Desde la ficha CLI, examine los parámetros del RIP al ejecutar el comando show ip protocols.

Paso 2: Entre al modo de configuración global.

Ingrese al modo EXEC privilegiado ejecutando el comandoenable. Ingrese al modo de configuración global al ejecutar el comando config t.

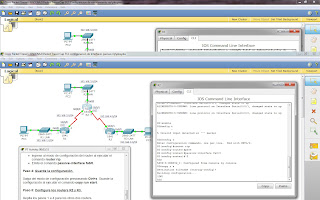

Paso 3: Configure la interfaz FastEthernet como pasiva.

• Ingrese al modo de configuración del router al ejecutar el comando router rip.
• Emita el comando passive-interface fa0/0.

Paso 4: Guarde la configuración.

Salga del modo de configuración presionando Ctrl+z. Guarde la configuración al ejecutar el comando copy run start.

Paso 5: Configure los routers R2 y R3.

Repita los pasos 1 a 4 para los otros dos routers.

Tarea 2: Verificar la configuración

Paso 1: Examine los parámetros del RIP.

En cada uno de los tres routers, examine los parámetros del RIP al ejecutar el comando show ip protocols. Compare el resultado con el del comando ejecutado en la Tarea 1, Paso 1.

Paso 2: Examine la tabla de enrutamiento IP.

En cada uno de los tres routers, examine la tabla de enrutamiento IP al ejecutar el comando show ip route. Debe haber una entrada en la tabla de enrutamiento para las cinco redes.

Paso 3: Verifique la conectividad.

Verifique que la conectividad sea completa al hacer ping desde cada PC a las otras dos PC. Todos los pings deben tener éxito.
