Capitulo 3 CCNA 2

Actividad 3.2.2:
Características de los protocolos de enrutamiento IGP y EGP



Objetivos de aprendizaje:

Investigar el sistema autónomo 1.
Investigar el router ISP.
Verificar la conectividad entre dispositivos dentro del AS1.
Verificar la conectividad de PC1 al router ISP.
Crear rutas predeterminadas entre los routers AS1 y el router ISP.
Crear rutas estáticas en el router ISP para alcanzar las redes dentro del AS1.
Verificar la conectividad de los dispositivos del AS1 al router ISP.

Introducción:

En esta práctica de laboratorio, los routers y las PC dentro del Sistema autónomo (AS) 1 han sido configurados con direccionamiento IP y enrutamiento RIPv2. RIPv2 es el protocolo de Gateway Interior (IGP) que se utilizará en esta actividad para el enrutamiento dentro del AS1. Los IGP se utilizan para realizar el enrutamiento de aquellas redes bajo el control de una única organización dentro de un sistema autónomo.

AS1 es un cliente de un ISP. Como cliente del ISP, AS1 no necesita listas de cada ruta en Internet del ISP. En cambio, el ISP por lo general utilizaría un protocolo de Gateway exterior para enrutar entre sistemas autónomos.

El usuario configurará rutas predeterminadas del AS1 al ISP. Configurará rutas estáticas del ISP al AS1. Estas rutas predeterminadas y estáticas simularán BGP, un protocolo de Gateway exterior. Examinará tablas de enrutamiento antes y después de agregar las rutas predeterminadas y estáticas.












Selengkapnya......

Capitulo 2 CCNA2

2.2.3: Configuración de interfaces Ethernet para IP en host y routers

DispositivoInterfaceDirección IPMáscara de subredGateway predeterminado
R1Fa0/0172.16.3.1255.255.255.0N/C
S0/0172.16.2.1255.255.255.0N/C
R2Fa0/0172.16.1.1255.255.255.0N/C
S0/0172.16.2.2255.255.255.0N/C
S0/1192.168.1.2255.255.255.0N/C
R3Fa0/0192.168.2.1255.255.255.0N/C
S0/0192.168.1.1255.255.255.0N/C
PC1NIC172.16.3.10255.255.255.0172.16.3.1
PC2NIC172.16.1.10255.255.255.0172.16.1.1
PC3NIC192.168.2.10255.255.255.0192.168.2.1

Introducción:

Ethernet es la tecnología de Capa 2 dominante utilizada en las LAN. Para permitir que se lleve a cabo la comunicación, las interfaces Ethernet en hosts están configuradas con información IP. Las interfaces Ethernet del router también están configuradas con información IP para permitir que se comuniquen con los hosts en una LAN conectada.

Objetivos de aprendizaje:

    • Configurar la información IP en interfaces Ethernet en una red.
    • Configurar la información IP en las PC.
    • Configurar la información IP en las interfaces Ethernet del router.
    • Verificar el funcionamiento correcto.
    • Verificar el estado de la interfaz en los routers.
    • Verificar la conectividad entre los hosts y los routers.
    • Observar el funcionamiento de ARP.




Selengkapnya......

Capitulo 2 CCNA2

2.3.1: Configuración de las interfaces seriales y verificación de la tabla de enrutamiento

DispositivoInterfazDirección IPMáscara de subredGateway predeterminado
R1Fa0/0172.16.3.1255.255.255.0N/C
S0/0/0172.16.2.1255.255.255.0N/C
R2Fa0/0172.16.1.1255.255.255.0N/C
S0/0/0172.16.2.2255.255.255.0N/C
S0/0/1192.168.1.2255.255.255.0N/C
R3Fa0/0192.168.2.1255.255.255.0N/C
S0/0/1192.168.1.1255.255.255.0N/C
PC1NIC172.16.3.10255.255.255.0172.16.3.1
PC2NIC172.16.1.10255.255.255.0172.16.1.1
PC3NIC192.168.2.10255.255.255.0192.168.2.1

Introducción:

Los routers se conectan a routers que se encuentran en otros sitios utilizando un rango de tecnologías WAN diferentes. Una de esas tecnologías consiste en arrendar una línea dedicada a un proveedor de servicios y conectar la red del proveedor de servicios mediante una CSU/DSU conectada a una interfaz serial en el router. La CSU/DSU es un DCE que le otorga al circuito una señal de temporización. En un entorno de laboratorio, se utiliza un cable serial de conexión cruzada para conectar directamente dos routers a través de sus puertos seriales. El router conectado al extremo DCE del cable proporcionará una señal de temporización. Esta actividad mostrará cómo configurar la información IP y una señal de temporización en interfaces seriales del router.

Dado que las interfaces son configuradas para IP, las redes conectadas directamente se agregan a la tabla de enrutamiento IP. Observaremos este proceso en esta actividad.

Objetivos de aprendizaje:

    • Configurar las interfaces seriales en los routers.
    • Configurar la información IP y la temporización en las interfaces seriales del router.
    • Verificar el estado de la interfaz en los routers.
    • Verificar la información de la tabla de enrutamiento.
    • Verificar la información de la tabla de enrutamiento para redes conectadas directamente.
    • Observar el proceso de actualizaciones en la tabla de enrutamiento.





Selengkapnya......

Capitulo 2 CCNA2

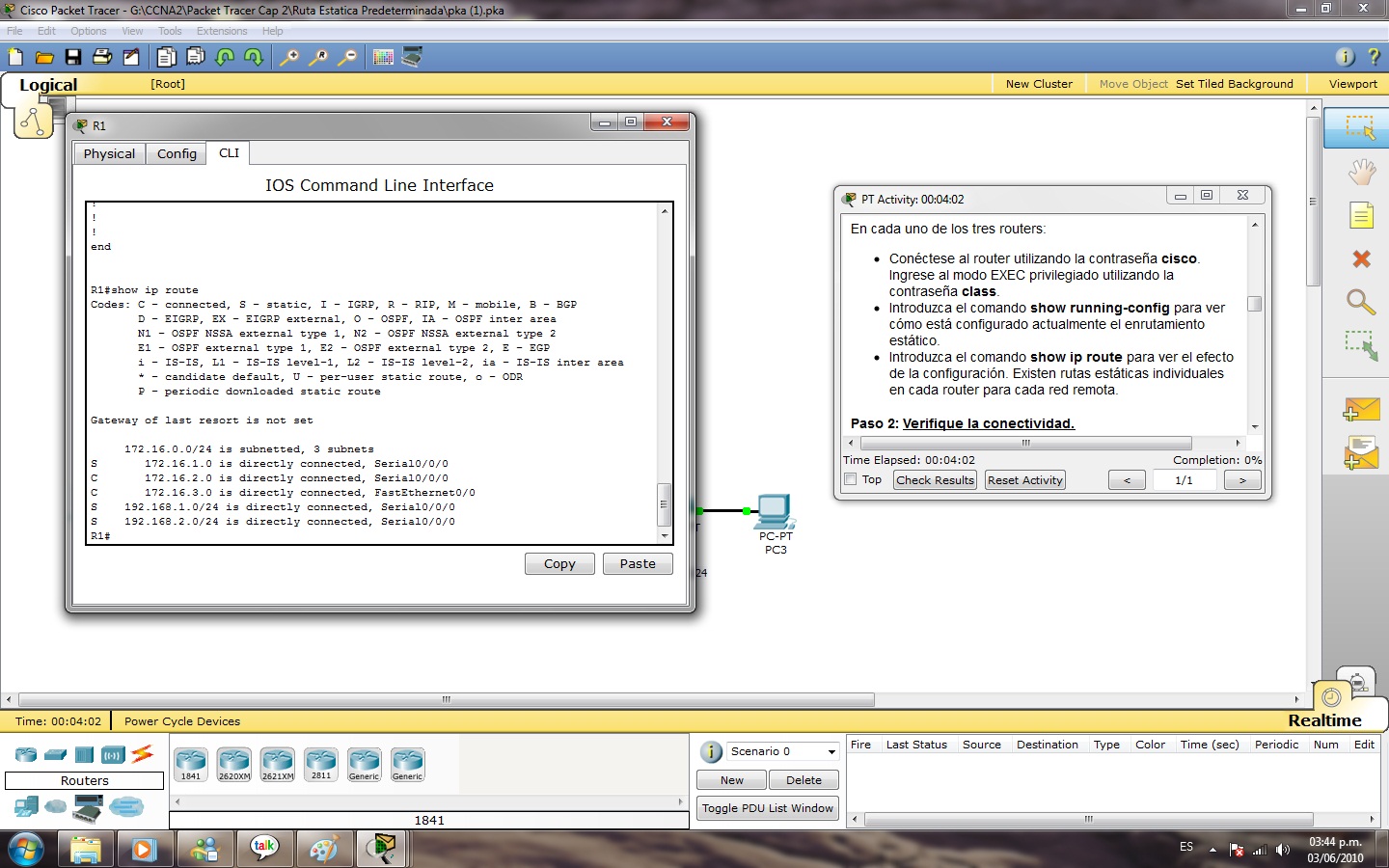

2.6.2: Configuración de una ruta predeterminada

DispositivoInterfazDirección IPMáscara de subredGateway predeterminado
R1Fa0/0172.16.3.1255.255.255.0N/C
S0/0/0172.16.2.1255.255.255.0N/C
R2Fa0/0172.16.1.1255.255.255.0N/C
S0/0/0172.16.2.2255.255.255.0N/C
S0/0/1192.168.1.2255.255.255.0N/C
R3Fa0/0192.168.2.1255.255.255.0N/C
S0/0/1192.168.1.1255.255.255.0N/C
PC1NIC172.16.3.10255.255.255.0172.16.3.1
PC2NIC172.16.1.10255.255.255.0172.16.1.1
PC3NIC192.168.2.10255.255.255.0192.168.2.1

Introducción:

En esta actividad examinaremos las maneras de acortar las tablas de enrutamiento. Observaremos cómo se sumarizan las rutas estáticas a redes contiguas en una sola ruta que incluye a todas las rutas. También observaremos cómo reemplazar una cantidad de rutas estáticas individuales por una ruta estática predeterminada que coincida con cualquier paquete que no posea una entrada específica en la tabla de enrutamiento.

Objetivos de aprendizaje:

  • Examinar la red con rutas estáticas individuales para todas las redes.
  • Visualizar la configuración.
  • Verificar la conectividad.
  • Resumir las rutas estáticas en redes contiguas.
  • Reemplazar las rutas estáticas existentes por una ruta estática sumarizada.
  • Visualizar la configuración.
  • Verificar la conectividad.
  • Configurar una red de conexión única.
  • Reemplazar las rutas estáticas existentes por una ruta estática predeterminada.
  • Visualizar la configuración.
  • Verificar la conectividad.










Selengkapnya......

Capitulo 2 CCNA2

2.3.3: Protocolo de descubrimiento de Cisco (CDP, Cisco Discovery Protocol)

DispositivoInterfazDirección IPMáscara de subredGateway predeterminado
R1Fa0/0172.16.3.1255.255.255.0N/C
S0/0172.16.2.1255.255.255.0N/C
R2Fa0/0172.16.1.1255.255.255.0N/C
S0/0172.16.2.2255.255.255.0N/C
S0/1192.168.1.2255.255.255.0N/C
R3Fa0/0192.168.2.1255.255.255.0N/C
S0/0192.168.1.1255.255.255.0N/C
PC1NIC172.16.3.10255.255.255.0172.16.3.1
PC2NIC172.16.1.10255.255.255.0172.16.1.1
PC3NIC192.168.2.10255.255.255.0192.168.2.1

Introducción:

El protocolo de descubrimiento de Cisco (CDP) es un protocolo de Capa 2 del modelo OSI que opera entre los dispositivos Cisco tales como routers y switches. Los mensajes de CDP contienen información acerca del dispositivo, como identificador del dispositivo, plataforma, interfaz conectada, versión de IOS y dirección de Capa 3. Debido a que el CDP opera en la Capa 2, sólo intercambian información los dispositivos conectados directamente.

Objetivos de aprendizaje:

  • Examinar los comandos show del CDP.
  • Visualizar los parámetros de configuración del CDP.
  • Visualizar la información de CDP vecinos.
  • Examinar los comandos de configuración del CDP.
  • Deshabilitar y habilitar el CDP globalmente en un router.
  • Deshabilitar y habilitar el CDP en una interfaz.










Selengkapnya......

Capitulo 2 CCNA2

2.1.3: Creación de la topología del capítulo

DispositivoInterfazDirección IPMáscara de subredGateway predeterminado
R1Fa0/0172.16.3.1255.255.255.0N/C
S0/0/0172.16.2.1255.255.255.0N/C
R2Fa0/0172.16.1.1255.255.255.0N/C
S0/0/0172.16.2.2255.255.255.0N/C
S0/0/1192.168.1.2255.255.255.0N/C
R3Fa0/0192.168.2.1255.255.255.0N/C
S0/0/1192.168.1.1255.255.255.0N/C
PC1NIC172.16.3.10255.255.255.0172.16.3.1
PC2NIC172.16.1.10255.255.255.0172.16.1.1
PC3NIC192.168.2.10255.255.255.0192.168.2.1

Introducción:

En esta actividad, ubicaremos los dispositivos en la topología del capítulo, instalaremos módulos en los routers, configuraremos los nombres de visualización para los dispositivos y conectaremos los dispositivos utilizando los cables adecuados.

Objetivos de aprendizaje:

    • Ubicar y configurar físicamente los dispositivos.
    • Ubicar los dispositivos en la topología.
    • Agregar módulos a los routers.
    • Asignar un nombre a los dispositivos.
    • Cambiar los nombres de visualización de los dispositivos.
    • Conectar los dispositivos.
    • Conectar los routers entre sí.
    • Conectar las LAN.










Selengkapnya......

Capitulo 2 CCNA2

2.3.2: Verificación de la conexión de dispositivos conectados directamente

Introducción:

Los dispositivos conectados directamente y configurados para IP pueden comunicarse entre sí. Sin enrutamiento, estos dispositivos no pueden comunicarse con otros dispositivos que se encuentren en redes que no estén conectadas directamente.

Objetivos de aprendizaje:

Verificar la conectividad entre los dispositivos.
Verificar la conectividad entre los hosts y los routers.
Verificar la conectividad entre los routers.






Selengkapnya......

Capitulo 2 CCNA2

2.3.4: Asignación de una red con CDP y Telnet

Introducción:

Los comandos show del CDP pueden utilizarse para descubrir información acerca de dispositivos desconocidos en una red. Los comandos CDP show muestran información acerca de dispositivos Cisco conectados directamente, incluida una dirección IP que puede ser utilizada para llegar al dispositivo. Luego podemos hacer Telnet al dispositivo y repetir el proceso hasta que se haya asignado toda la red.

Objetivos de aprendizaje:

  • Descubrir y asignar una red desconocida utilizando CDP y Telnet.






Selengkapnya......
